关于柴油发电机原理、及控制电路

柴油机驱动发电机运转，将柴油的能量转化为电能。在柴油机气缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速

升高，达到柴油的燃点。

柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。

将无刷同步交流发电机与柴油机曲轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。

过程：

1、主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。

2、载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。

3、切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。

4、交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。通过引出线，即可提供交流电源。

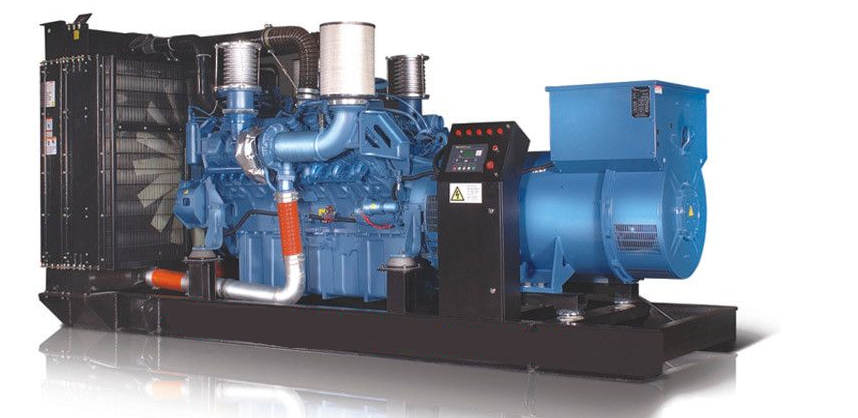

贵州晟枫罡杨发电设备有限公司，公司主营产品：3～3000KW陆用柴油发电机组，15～600KW移动拖车电站，12～1000KW船用应急柴油发电机组，各种静音型、中高压、多机并联、燃气等

特种机组以及进口系列柴油发电机组，可满足不同客户的一切电力需求，还可满足用户不同电压、不同频率的要求。
